高速光模塊器件焊接機

• 發布日期：2024-10-27 14:24:19 閱讀次數：67

• FPC/FFC焊接機,脈沖熱壓焊錫機,陶瓷片脈沖熱壓機,脈沖式熱壓機, bosa脈沖熱壓焊錫機,hotbar哈巴焊機,排線哈巴機焊頭,墨盒芯片再生焊接機,墨盒芯片熱壓機,光器件焊接機,高速光模塊焊接機

  產品用途：適用于墨盒芯片焊接機,手機電池片焊接機,高密度FPC、FFC與PCB、SFP、XFP、QSFP等高速線束連接器之間的熱壓焊接工藝。












  溫度設置曲線圖








  轉盤脈沖熱壓機特點：

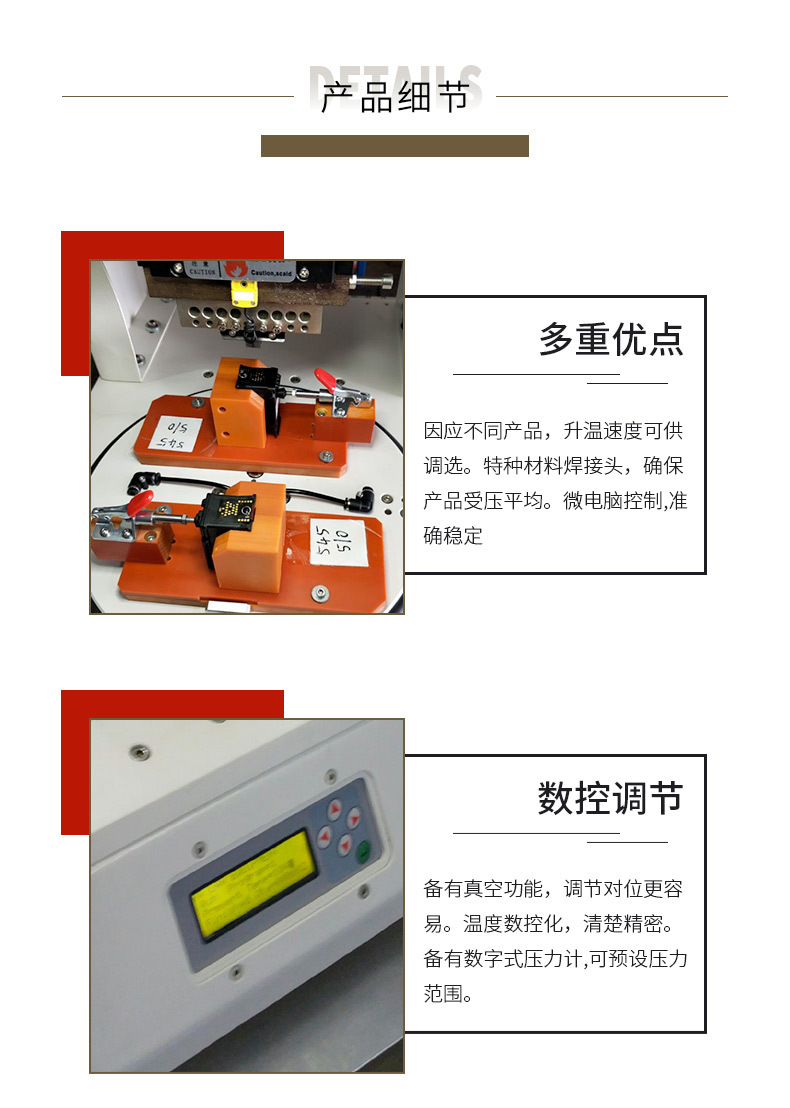

  1.因應不同產品，升溫速度可供調選。

  2.特種材料焊接頭，確保產品受壓平均。

  3.備有真空功能，調節對位更容易。

  4.溫度數控化，清楚精密。

  5.備有數字式壓力計,可預設壓力范圍。

  6.微電腦控制,精確穩定

  7.可編程曲線包括預熱及回流焊溫度

  8.適用于各種高密度TAB、TCP壓接及FPC、FFC與PCB焊錫壓接

  9.振動小，噪音低，電壓不波動.

  10.焊頭使用鉬合金取代傳統鈦合金，升溫降溫快，傳熱系數好，耐腐蝕。

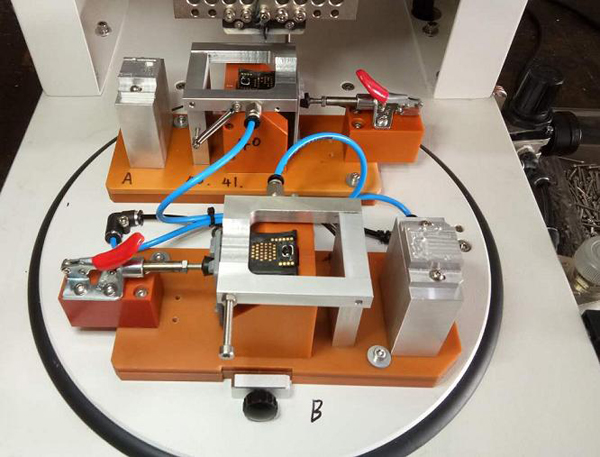

  11.單頭雙夾具設計，效率高，節約用工成本。

  轉盤脈沖熱壓機規格：

  1. 機器尺寸：610×400×670mm
  2. 工作尺寸：150x150mm
  3. 機器重量：80kg
  4. 工作氣壓：0.2-0.8Mpa
  5. 電源：AC220V±10% 50HZ,2300W
  6. 升溫設置：兩段設置，4個預存程序
  7. 工作環境：10-60℃，40%-95%
  8. 焊接壓力：1~50Kg
  9. 溫度設置：室溫~500℃誤差3℃
  10. 熱壓時間：1~99s
  11. 熱壓精度：0.2mm
  12. 熱壓頭最大尺寸：90X5mm
