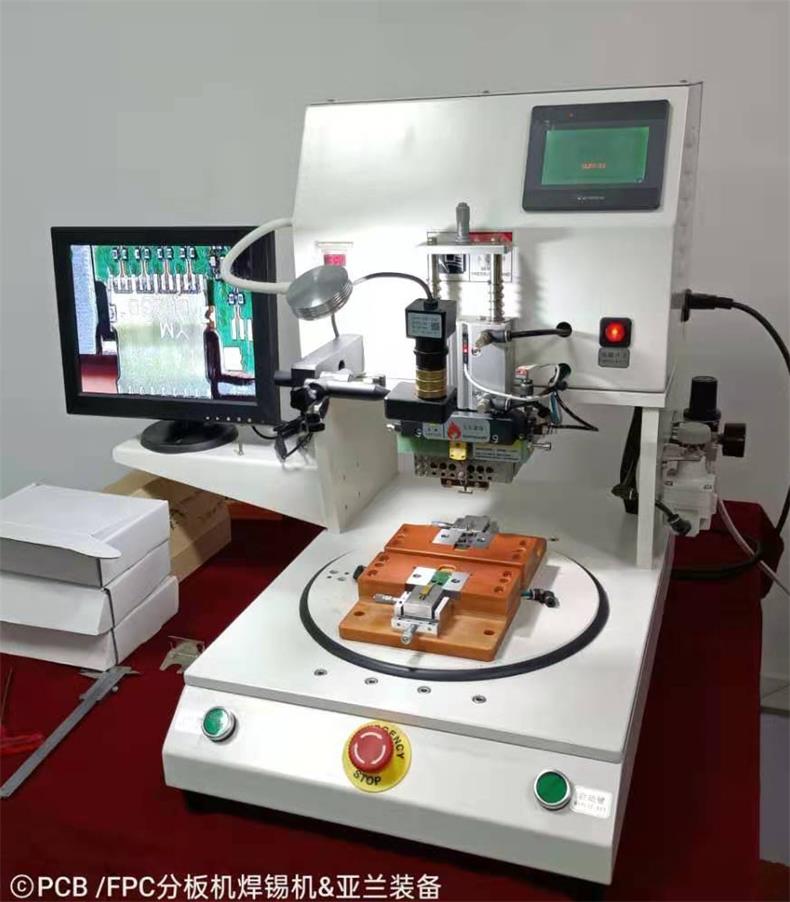

  光通訊，光模塊產品的觸摸屏雙工位脈沖焊接機YLPC-1S



  *********************************************************************

  YLPC-1S產品簡介

          YLPC-1S脈沖焊錫機，脈沖加熱回流焊接(pulse-heated reflow soldering)是一種工藝，將兩個預先上好助焊劑的、鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接。

  工作原理

  利用一個2000W的變壓器產生一個低電壓的大電流,通過焊接頭令其迅速發熱。脈沖電流就是指電流的ON及OFF頻率比例,此脈沖比例越大,電流輸出越大,焊接頭升溫越快。

  控制原理

      先輸入適當?shù)臏囟葏?shù),上載在高性能的微處理控制器中。然后在生產過程中,焊接頭上之感溫線把溫度回饋,以每秒鐘取樣數十次,來控制電流脈沖比例達到恒溫準確。

  工作過程

  將工件置于夾具(如有需要,可啟動真空將其固定)。將夾具送至焊接頭下，按雙開始鍵,焊接頭下壓著工件(開始加熱)，溫度按輸入?yún)?shù)迅速上升及準確恒溫，最多可達4個溫區(此時焊錫回流)，吹氣冷卻(焊錫凝固)，焊接頭上升(完成)。








  功能特點

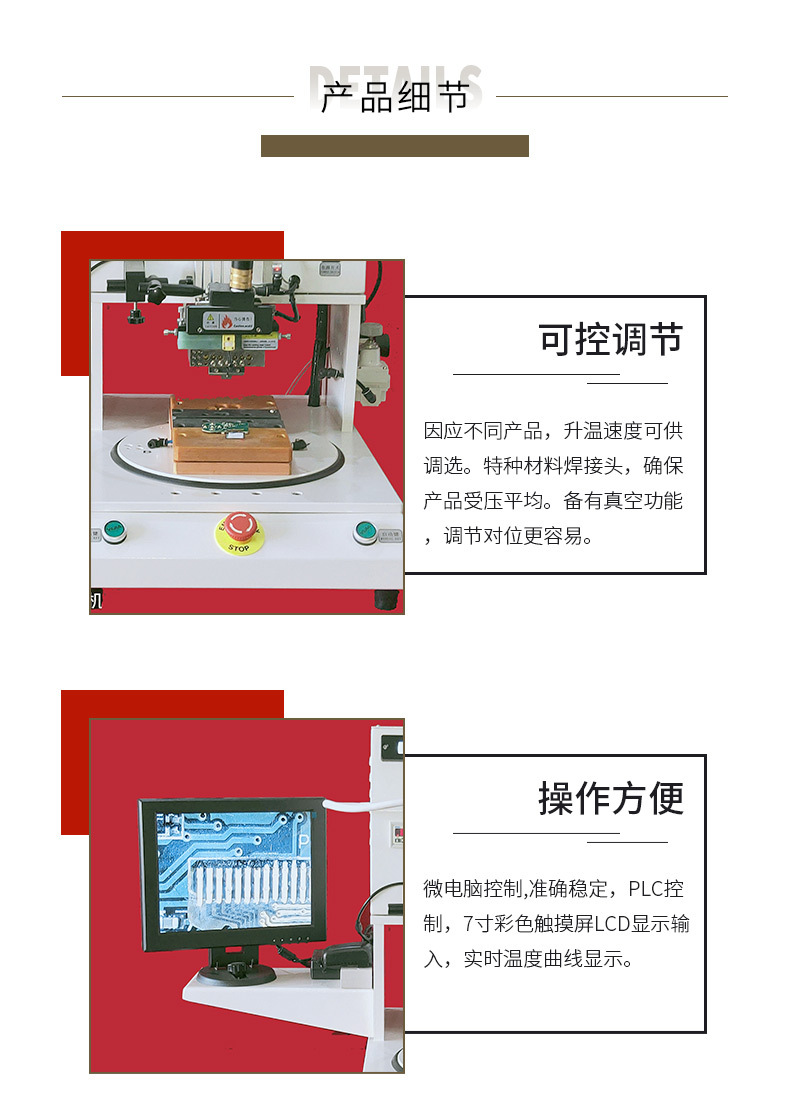

  1.因應不同產品，升溫速度可供調選。

  2.特種材料焊接頭，確保產品受壓平均。

  3.備有真空功能，調節對位更容易。

  4.溫度數控化，清楚精密。

  5.備有數字式壓力計,可預設壓力范圍。

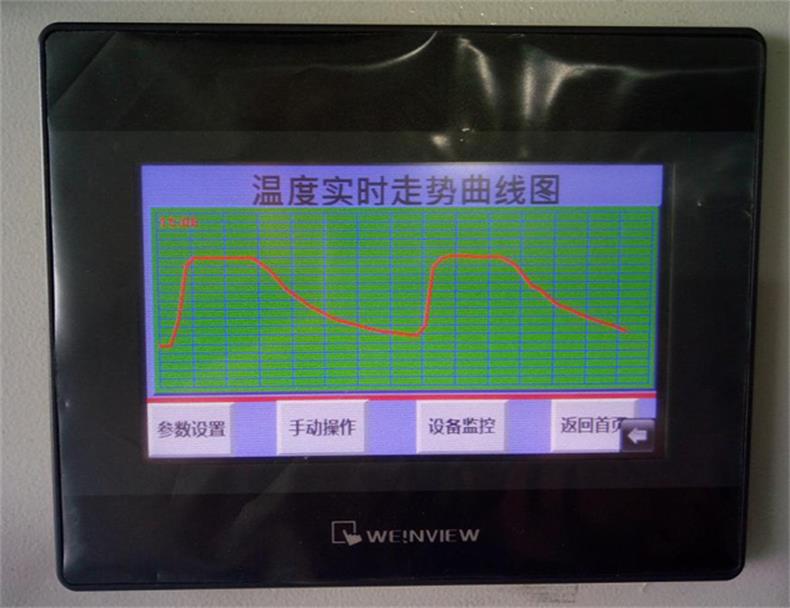

  6.微電腦控制,準確穩定，PLC控制，7寸彩色觸摸屏LCD顯示輸入，實時溫度曲線顯示。

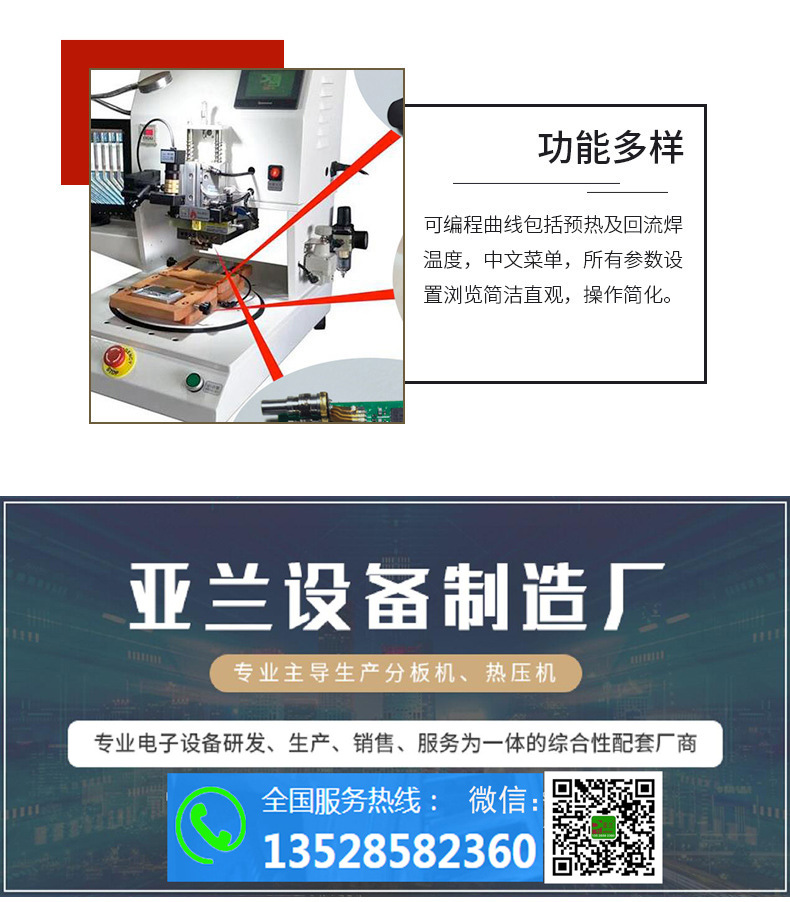

  7.可編程曲線包括預熱及回流焊溫度，中文菜單，所有參數設置瀏覽簡潔直觀，操作簡化。

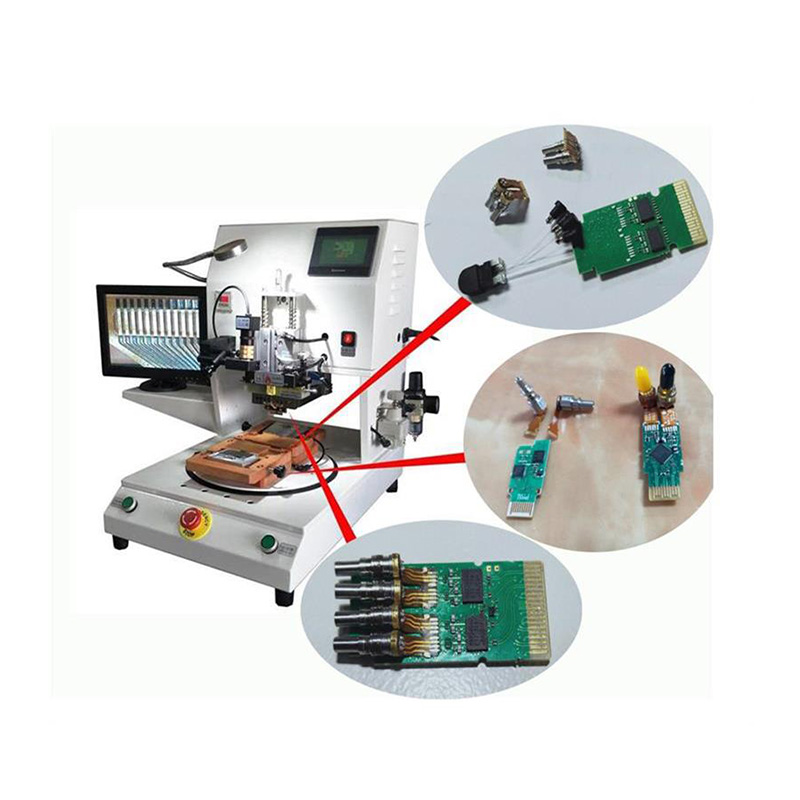

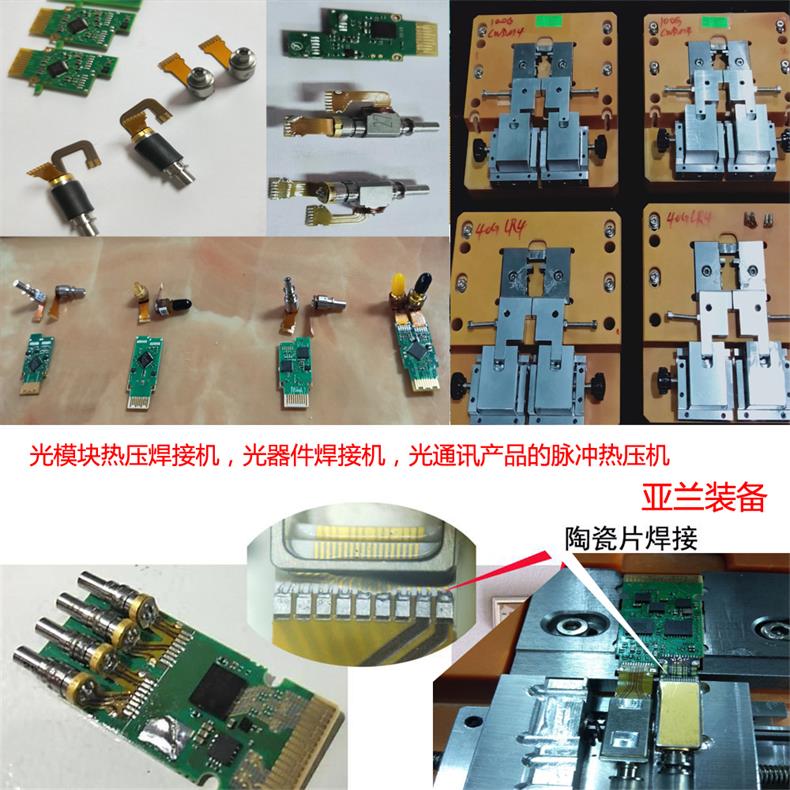

  8.適用于各種高密度TAB、TCP壓接及FPC、FFC與PCB焊錫壓接。

  9.振動小，噪音低，電壓不波動。

  10.焊頭使用鉬合金取代傳統鈦合金，升溫降溫快，傳熱系數好，耐腐蝕。

  11.單頭雙夾具設計，效率高，節約用工成本。
  12.且置有密碼保護，系統自檢，故障報警顯示功能。







  技術參數

  機器尺寸：610×450×610mm 長/寬/高
  工作尺寸：150x150mm
  機器重量：62kg
  工作氣壓：0.4-0.8Mpa
  電源：AC220V±10% 50HZ,2000W
  升溫設置：兩段
  壓頭出力：1~20Kg
  溫度設置：室溫~600℃誤差±0.5℃
  熱壓時間：1~99S( 1S可調 )
  熱壓精度：0.05mm
  對位方式：CCD+液晶顯示器
  治具個數：2
  放料方式：人工取放
  啟動方式：雙手按制
  加熱方式：脈沖式加熱
